[Nouvelle version] Kit laser pour souris ATARI STM1 – V2

Nouvelle version v2r1 : Nouveau firmware apportant plus de précision et divers correctifs (Y compris l’inversion de broche connue sur la v2r0).

Cette nouvelle version de la seconde génération de circuit électronique remplace l’ancien mécanisme à boule de la souris Atari STM1 d’un Atari ST par la toute dernière technologie laser utilisée dans les appareils de pointe. Il intègre le capteur laser ADNS-9800 Avago, également utilisé dans les appareils de jeu haut de gamme. Ce circuit électronique apporte de nouvelles caractéristiques à l’appareil telles qu’une meilleure performance sur toutes les surfaces et une résolution de 8500 DPI.

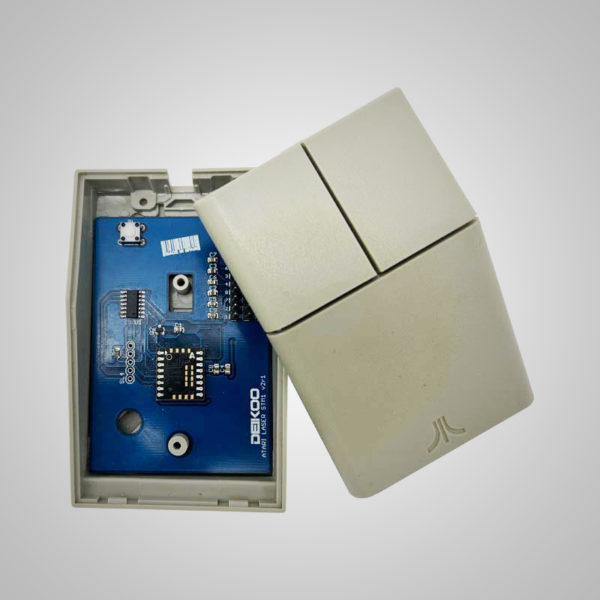

Cette seconde génération a un PCB bleu contrairement aux premières révisions qui étaient rouges et est annoncée comme étant plus précise que la génération précédente. Dans cette nouvelle révision du modèle v2r1 à PCB bleu des erreurs de conception au niveau du brochage obligeant à inverser certains fils ont été corrigées; Des pièces intermédiaires ont été ajoutées pour les version de souris STM1 dont les boutons étaient trop courts pour appuyer correctement sur les micro-switchs des boutons. (Voir photo)

Tous les composants nécessaires à la mise à jour sont inclus, ceci incluant deux modèles de capots de boules (différent selon la génération de votre STM1).
Il n’est pas nécessaire de faire des coupes, des trous ou des modifications au boîtier d’origine.
Ni le boîtier ni le câble de la souris ne sont inclus.

Veuillez noter que : Il existe un nombre conséquent de modèles de souris STM1 d’apparence extérieure très similaire mais totalement différents au niveau pcb et conception intérieure. Ce kit est prévu pour s’adapter à la majorité des cas mais certaines révisions de STM1 ne seront malgré tout pas compatibles (notamment au niveau du cache de la boule). Il est également possible qu’il soit requis d’inverser certains fils du faisceau de votre souris comme cela était précédemment le cas sur la version SL3 de la STM1 où les fils 3 et 4 devaient être inversés manuellement sans quoi l’axe Y était inversé.

Caractéristiques principales :

• Résolution jusqu’à 8500 DPI avec ~ 200 DPI par pas.
• Jusqu’à 12 000 FPS.
• Résolution indépendante pour les axes X et Y.
• Conforme à la norme de sécurité IEC / EN 60825-1.
• Niveau de sortie laser Classe 1.
• Détection d’élévation de 1 à 5 mm.
• Détection laser des défauts dans le circuit.
• Auto-réglage pour de meilleures performances.
• Broche dédiée à la détection de mouvement.
• Oscillateur interne.
• Journal des mouvements 16 bits.
• Grande vitesse dans la détection de mouvements, jusqu’à 150 IPS et jusqu’à 30 g .
• Technologie laser avancée, longueur d’onde 832-865 nm .
• Mise en veille et réveil automatique.
• Deux modèles de capots livrés avec chaque kit. (Voir photo)
